Démonter un volet roulant Somfy demande surtout de la méthode. L’objectif peut varier, accéder au moteur tubulaire, remplacer une pièce usée, changer un condensateur, débloquer l’axe ou repartir sur un moteur neuf. La procédure reste assez accessible pour un bricoleur soigneux, à condition de respecter l’ordre des opérations et les règles de sécurité liées au 230V.
La difficulté dépend de trois éléments, le type de coffre, la technologie du moteur et le système d’attaches du tablier. Un volet filaire ne se démonte pas tout à fait comme un modèle radio RTS ou io-homecontrol. Certains coffres s’ouvrent par la face avant, d’autres par la sous-face, et le maintien du moteur peut se faire par clip, vis ou support spécifique.
Avant de remplacer un moteur, un contrôle simple peut éviter un démontage inutile. Un volet qui ne bouge plus n’a pas forcément un moteur HS. La panne peut venir d’un fusible grillé, d’un faux contact, d’un mauvais réglage, d’une protection thermique déclenchée après surchauffe, d’un encrassement dans les coulisses ou d’un condensateur fatigué sur certains modèles. Quand le volet peine à monter, s’arrête à mi-course, bourdonne ou produit un clac-clac sans entraîner le tablier, le démontage devient souvent la bonne étape de diagnostic.
Quels outils faut-il pour démonter un volet roulant Somfy ?
Le bon outillage évite d’abîmer le coffre, les attaches ou la tête moteur. Il n’est pas nécessaire d’avoir un atelier complet, mais quelques outils sont presque indispensables.
- Tournevis plat, idéalement en 3 mm et 6 mm
- Tournevis cruciforme ou Phillips, tailles n°1 et n°2
- Clé Torx, utile sur certains supports ou vis de coffre
- Clés Allen de 4 mm et 6 mm selon les montages
- Pince plate pour les clips, épingles ou petites attaches
- Pince multiprise pour manipuler un embout ou un support récalcitrant
- Pince coupante si une attache ou un collier doit être retiré
- Multimètre pour vérifier l’absence de tension
- Détecteur de tension sans contact pour sécuriser l’intervention
- Escabeau stable et de bonne qualité
- Gants et lunettes de protection
- Sacs ou boîtes pour ranger vis et petites pièces
- Chiffon doux et nettoyant non agressif
- Lubrifiant silicone, facultatif mais utile au remontage
| Outil | Usage principal | Conseil pratique |
|---|---|---|
| Tournevis plat | Déclipser un cache, faire levier doucement | Utiliser un petit modèle pour éviter de marquer le coffre |
| Tournevis cruciforme | Retirer vis de façade, support ou connectique | Prévoir n°1 et n°2 |
| Clé Torx / Allen | Déposer certains supports et embouts | Vérifier l’empreinte avant de forcer |
| Pince plate | Ôter clip, épingle ou attache | Pratique pour les attaches pousseur |
| Multimètre | Contrôler l’absence de tension | À utiliser après coupure au tableau |
| Escabeau | Accéder au coffre en sécurité | Indispensable pour un volet en hauteur |
Dans de nombreux cas, le remplacement d’un moteur Somfy se fait sans matériel spécialisé. Les kits de remplacement annoncés par la boutique Somfy sont compatibles avec 90% des volets roulants du marché et couvrent notamment des moteurs comme Oximo RTS, Altus RTS, LT50, LT50 RTS, Ipso, Ipso RTS, LS, Simu et Jolly.
Faut-il couper le courant avant de démonter le moteur Somfy ?
Oui, systématiquement. Le moteur de volet roulant fonctionne généralement en 230V, une tension potentiellement mortelle. La coupure doit se faire au tableau électrique, sur le disjoncteur approprié ou, à défaut, au disjoncteur général si l’identification du circuit n’est pas fiable.
Après la coupure, il faut contrôler l’absence de tension avec un multimètre ou un détecteur de tension. Cette vérification reste indispensable avant de toucher les fils, le faisceau ou la broche électrique située côté moteur.
Quelques précautions méritent d’être appliquées à chaque intervention :
- bloquer le volet pour éviter une chute du tablier
- travailler à deux sur les volets larges ou lourds
- porter des lunettes et des gants
- utiliser un escabeau stable
- ne jamais tirer sur les fils pour extraire le moteur
Quand le volet ne réagit plus, il peut être utile d’écarter d’abord les causes simples avant d’ouvrir le coffre, fusible, faux contact dans la commande, coupure secteur, réinitialisation nécessaire ou protection thermique déclenchée après un effort excessif.
Comment démonter un volet roulant Somfy sans tout casser ?
Le point clé consiste à démonter dans le bon ordre. Ouvrir un coffre au hasard, tirer sur l’axe ou forcer sur les attaches est la meilleure façon de plier une lame, de déformer une joue ou de perdre le sens de remontage.
La séquence la plus propre est la suivante :
- couper le courant et vérifier l’absence de tension
- ouvrir le coffre selon son type
- descendre le tablier pour accéder aux attaches
- retirer les attaches du tablier
- libérer l’axe côté opposé au moteur
- sortir le tube d’enroulement
- débrancher puis extraire le moteur
Sur certains coffres, il n’est pas nécessaire de démonter les flasques métalliques. Un retour pratique d’utilisateur sur le forum Somfy le rappelle clairement : « Bonjour David
Vous n’avez pas à démonter vos flasques metalliques. », michel16190, source forum.somfy.fr.
Identifier le type de coffre avant l’ouverture
La méthode d’ouverture dépend d’abord du coffre. Les modèles les plus fréquents sont les suivants :
- coffre tunnel
- coffre menuisé
- coffre rénovation
- coffre traditionnel
- bloc-baie ou monobloc
- coffre demi-linteau
Sur un coffre menuisé, l’accès se fait souvent par la face avant. Sur un coffre tunnel, il faut généralement retirer la sous-face. Sur un coffre traditionnel, des caches plastiques clipsés peuvent masquer les vis.
Cette identification évite de forcer sur la mauvaise façade. Elle aide aussi à anticiper la sortie de l’axe, qui se fait souvent en commençant par le côté opposé au moteur.
Prendre des photos et repérer les connexions avant démontage
Avant de retirer une seule vis, il faut photographier :
- l’intérieur du coffre
- la position des attaches du tablier
- le passage du câble moteur
- la tête moteur et son support
- l’étiquette du moteur avec sa référence et son numéro de série
Ce réflexe simplifie le remontage et sécurise l’achat d’un moteur de remplacement. Certains fabricants ou installateurs utilisent des têtes spécifiques. Le forum Somfy mentionne par exemple la série TH montée par Soprofen, ce qui peut changer la compatibilité du support.
Les références du moteur se trouvent en général sur le moteur lui-même ou sur la boîte à enrouleur. C’est essentiel si le but est de remplacer un LT 50, LT 60, Oximo RTS ou Oximo IO par un modèle compatible.

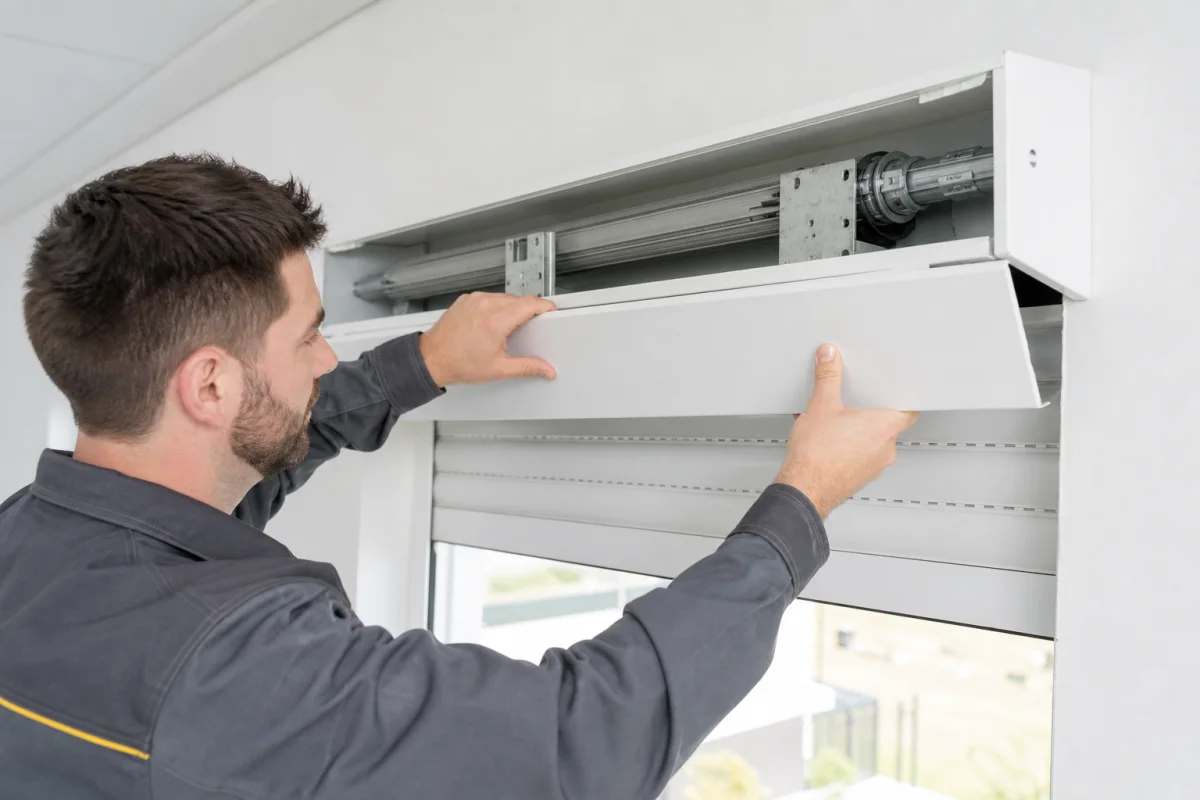

Ouvrir le coffre du volet roulant Somfy
Le coffre donne accès à l’axe d’enroulement, au tablier et au moteur. Il faut procéder avec délicatesse, car certaines façades sont simplement clipsées et peuvent marquer rapidement.
Commencer par retirer les vis visibles. Si rien n’apparaît, vérifier la présence de caches plastiques ou d’une sous-face clipsée. Un tournevis plat fin permet de faire levier, mais seulement par petits mouvements, sans torsion brutale.
Ouvrir un coffre tunnel, menuisé ou rénovation
Sur un coffre tunnel, l’ouverture se fait généralement par le dessous. Il faut retirer la sous-face, parfois maintenue par vis, parfois clipsée.
Sur un coffre menuisé, on dépose plutôt la face avant. Sur un modèle rénovation, l’ouverture dépend de la marque, avec une trappe frontale ou inférieure selon les cas.
Quand la façade est enlevée, vérifier tout de suite :
- l’état du tube d’enroulement
- la présence d’obstacles, poussière, débris ou insectes
- le type d’attaches du tablier
- la fixation du moteur sur son support

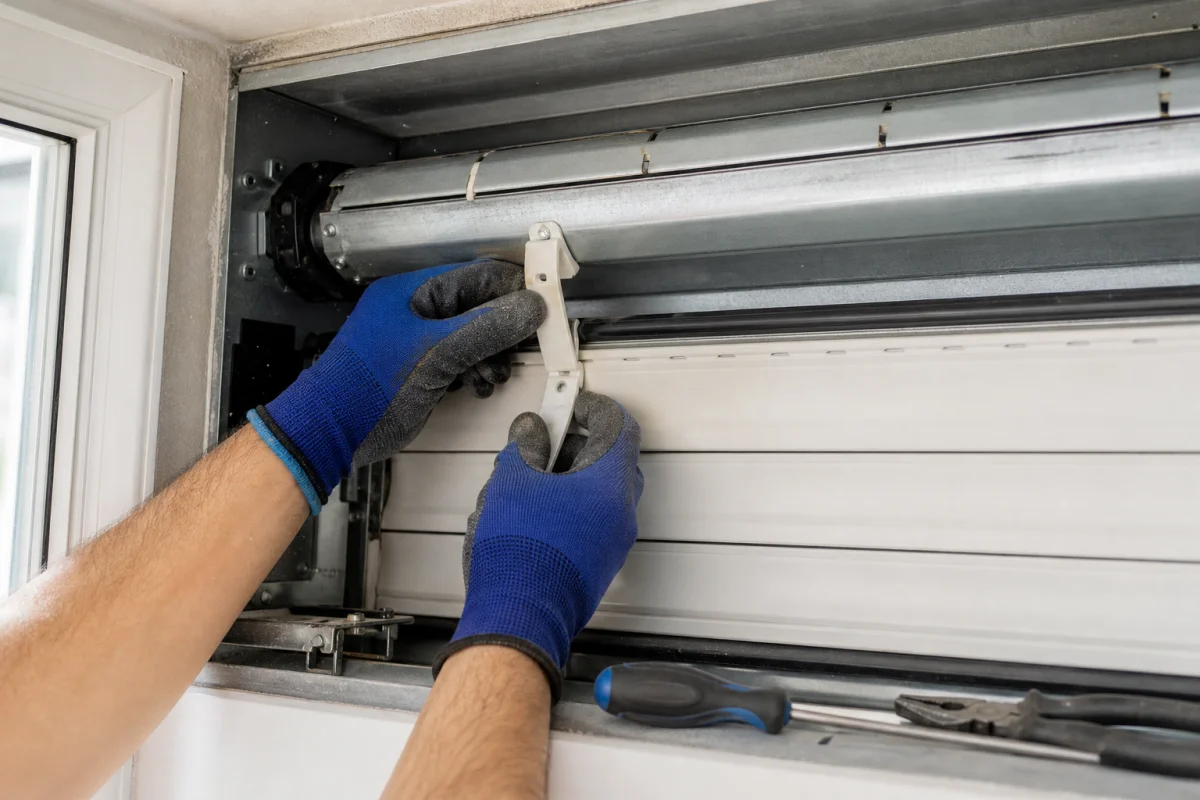

Retirer les attaches du tablier pour libérer l’axe
Le tablier correspond à l’ensemble des lames du volet. Les attaches de tablier, aussi appelées attelage, relient le tablier à l’axe d’enroulement. Cette étape est indispensable avant de sortir le tube ou le moteur.
Le nombre d’attaches varie selon la largeur du volet. Il peut y en avoir 2, 3, 4, 5 ou 6. Leur répartition devra être respectée au remontage.
Déposer des attaches souples, rigides ou verrous automatiques
On rencontre plusieurs systèmes :
- attaches souples de type sangle
- attaches rigides ou feuillard
- verrous automatiques
- attaches pousseur avec épingles latérales
La dépose dépend du modèle. Les attaches souples se dégraffent souvent à la main ou à la pince plate. Les attaches rigides peuvent demander un déverrouillage par rotation ou glissement. Les verrous automatiques nécessitent plus d’attention pour ne pas les déformer.
Sur certains systèmes pousseur, il faut retirer latéralement les deux épingles situées de chaque côté de l’attache. Là encore, mieux vaut éviter de forcer sur la lame haute du tablier.
Une fois les attaches déposées, le tablier est désolidarisé de l’axe. Il peut alors être maintenu en position basse pendant l’extraction du tube.
Sortir le tube d’enroulement du volet roulant Somfy
Le tube d’enroulement, aussi appelé axe ou tube principal, contient le moteur Somfy. Pour le sortir sans déformation, il faut commencer par le côté opposé au moteur.
La méthode la plus fréquente consiste à :
- repérer l’embout réglable côté opposé au moteur
- dévisser la vis d’immobilisation si elle existe
- faire coulisser ou pousser l’embout dans le tube
- dégager l’axe de son support
- retirer ensuite le côté moteur
Sur certains montages, l’embout doit être poussé vers l’intérieur du tube après desserrage. Sur d’autres, une vis suffit à le libérer. Le geste doit rester droit, sans torsion du tube, surtout sur les volets en aluminium de grande largeur.
Quand l’axe est sorti, le moteur devient beaucoup plus accessible pour la suite de l’intervention.
Comment sortir le moteur Somfy du tube d’enroulement ?
Le moteur est maintenu à la fois par son support de tête et par les adaptations montées dans le tube, la roue et la couronne. Le démontage varie légèrement selon le modèle, mais le principe reste stable.
Débrancher le faisceau électrique et enlever le clip ou les vis de maintien
Côté moteur, il faut d’abord localiser le faisceau électrique ou la broche de raccordement. Sur certains moteurs, notamment mentionnés dans des procédures de remplacement, deux vis maintiennent la connexion sous le capot jaune côté câble. D’autres montages utilisent un faisceau à déconnecter avant de retirer la tête moteur.
Le maintien de la tête peut se faire :
- par un clip
- par deux vis, parfois de type Pozidrive n°2
- sans clip apparent sur certains coffres
Une fois la connexion déposée et le maintien retiré, le moteur peut être extrait du support puis du tube. Si le moteur résiste, contrôler que la couronne n’est pas encore engagée de travers ou qu’une vis cachée n’est pas toujours en place.
Conserver la roue et la couronne pour le remontage
Lorsque le moteur est sorti, il faut récupérer les adaptations, la roue et la couronne. Elles sont souvent réutilisables sur le nouveau moteur, à condition d’être en bon état et compatibles.
Sur certains modèles, la roue se démonte en appuyant simultanément sur deux clips noirs. La couronne doit être repositionnée correctement sur le nouveau moteur, en respectant l’ergot métallique prévu pour son calage.
Le remontage se fait généralement ainsi :
- placer la couronne sur le nouveau moteur
- la tourner jusqu’à ce qu’elle s’insère sans forcer
- installer la roue jusqu’au clic de verrouillage
- réintroduire le moteur dans le tube
- refixer la tête moteur sur son support
- reconnecter le câble
Après remplacement, les fins de course doivent être réglées. Cette étape est obligatoire, que le moteur soit filaire, RTS ou io. Pour un moteur radio, il faut aussi enregistrer la télécommande si nécessaire.
Démonter un volet roulant Somfy filaire, RTS ou io : ce qui change
La partie mécanique du démontage reste proche d’une technologie à l’autre. Les vraies différences se situent au niveau du raccordement, de l’identification du moteur et des réglages de fin d’intervention.
| Technologie | Ce qui change au démontage | Ce qui change au remontage |
|---|---|---|
| Filaire | Connexion simple via câble d’alimentation et commande | Réglage des fins de course, contrôle du sens montée/descente |
| RTS | Dépose mécanique similaire, attention au modèle exact du moteur | Réglage des fins de course et appairage de la télécommande |
| io-homecontrol | Procédure proche du RTS, vérifier la référence précise du moteur | Réglages et programmation radio selon la notice Somfy |
Pour un remplacement, il faut aussi vérifier la compatibilité de la tête moteur, du support et des adaptations. C’est particulièrement vrai sur les volets équipés de montages spécifiques d’origine.
Le passage à une autre technologie peut parfois améliorer l’installation. Somfy indique que ses kits peuvent remplacer une motorisation à technologie équivalente ou permettre une évolution, avec une compatibilité annoncée sur 90% du marché. Ces kits sont donnés comme adaptés à la plupart des coffres tunnel et coffres menuisés, ainsi qu’aux volets en PVC et en aluminium.
Pour finir proprement, il reste utile de nettoyer le coffre, vérifier les coulisses, contrôler l’état des attaches et lubrifier légèrement les pièces mécaniques adaptées. Ce petit entretien change souvent le comportement du volet après remontage, surtout quand la panne venait en partie d’un blocage, d’un encrassement ou d’un mauvais alignement.
Un moteur qui a dépassé 10 ans, qui force régulièrement ou qui s’arrête en position intermédiaire mérite souvent un remplacement complet plutôt qu’une réparation partielle. À l’inverse, si le démontage met en évidence un simple condensateur fatigué, une connectique desserrée ou une attache cassée, la remise en état peut coûter nettement moins cher et prolonger la durée de vie de l’installation.
