Comprendre les éléments d’une serrure de porte aide à mieux diagnostiquer un blocage, préparer un remplacement de pièce ou choisir un système plus sûr. Une serrure paraît simple au quotidien, pourtant son mécanisme associe plusieurs composants qui travaillent ensemble pour fermer, verrouiller et déverrouiller une porte.
Ce vocabulaire revient souvent lors d’un dépannage, d’un changement de cylindre ou d’une pose de serrure encastrée. Savoir reconnaître les pièces principales permet aussi de mieux échanger avec un serrurier et d’éviter les confusions fréquentes entre cylindre, barillet, canon, pêne ou gâche.
Dans la plupart des portes de maison, d’appartement ou de bureau, la serrure à mortaiser reste le modèle le plus courant. On y retrouve généralement un pêne demi-tour, un pêne dormant, un emplacement pour le cylindre et un fouillot relié à la poignée. Selon le niveau de sécurité recherché, le système peut être simple ou multipoints, avec 3, 5 ou 7 points de fermeture.
Quels sont les éléments d’une serrure de porte ?
Une serrure de porte est un mécanisme de verrouillage composé de plusieurs pièces, visibles ou cachées dans le vantail. Chaque élément a une fonction précise. Certains assurent le mouvement, d’autres la fermeture ou la résistance à l’effraction.
Les composants de base les plus courants sont les suivants :
- le cylindre, aussi appelé barillet ou canon
- le panneton, qui transmet le mouvement
- le pêne dormant, dédié au verrouillage
- le pêne demi-tour, aussi appelé bec de cane ou loquet
- la têtière, la plaque visible sur le chant de la porte
- la gâche, fixée sur le dormant
- le coffre de serrure, qui contient le mécanisme
- le fouillot et l’axe carré, liés à la poignée
- la poignée ou béquille
Selon les modèles, on retrouve ces éléments sur des portes en bois, en aluminium, en acier ou en PVC, mais aussi sur certains portails, portillons, cabanons et fenêtres.
Le cylindre, le barillet ou le canon
Le cylindre est la pièce dans laquelle la clé s’insère. Dans le langage courant, les termes barillet et canon désignent la même chose. C’est un composant central, car il détermine une grande partie du niveau de sécurité.
Quand la bonne clé entre dans le cylindre, elle permet la rotation du mécanisme interne et l’action sur le verrouillage. Sur certains modèles, un bouton intérieur remplace la clé côté logement. Le cylindre européen est aujourd’hui l’un des formats les plus répandus sur les serrures encastrées.
Le pêne dormant et le pêne demi-tour
Le pêne dormant est la pièce métallique qui assure le verrouillage réel de la porte. Il avance dans la gâche lorsque la clé tourne. C’est lui qui bloque la porte dans son encadrement.
Le pêne demi-tour, aussi appelé bec de cane ou loquet, sert à fermer la porte sans la verrouiller. Son extrémité biseautée et son ressort permettent de claquer la porte puis de l’ouvrir avec la poignée.
La gâche, la têtière et le coffre de serrure
La gâche est fixée sur le cadre de la porte, aussi appelé dormant, huisserie ou bâti. Elle reçoit le pêne lorsque la porte se ferme ou se verrouille. Si son alignement est mauvais, la serrure fonctionne mal et s’use plus vite.
La têtière est la plaque métallique visible sur le chant de la porte. Elle protège la partie apparente du mécanisme, maintient la serrure dans le vantail et apporte une finition propre.
Le coffre de serrure, ou boîtier, contient les pièces internes. Dans une serrure à mortaiser, il est encastré dans une poche pratiquée dans le vantail, ce qui rend le système discret.
Le fouillot, l’axe carré, la poignée et la béquille
Le fouillot est la partie de la serrure qui reçoit l’axe carré. Cette tige relie les poignées placées de chaque côté de la porte. Lorsque la poignée, aussi appelée béquille, est actionnée, l’axe carré entraîne le mécanisme et fait rentrer le pêne demi-tour.
Sur une porte intérieure, ce groupe de pièces joue un rôle majeur dans l’usage quotidien, car il commande l’ouverture sans clé.
| Élément | Rôle principal | Emplacement |
|---|---|---|
| Cylindre | Reçoit la clé et commande le verrouillage | Dans la serrure, traversant la porte |
| Pêne dormant | Verrouille la porte | Dans le coffre, vers le chant |
| Pêne demi-tour | Ferme sans verrouiller | Dans le coffre, vers le chant |
| Gâche | Reçoit le pêne | Sur le dormant de la porte |
| Têtière | Protège et fixe la serrure | Sur le chant de la porte |
| Fouillot et axe carré | Transmettent le mouvement de la poignée | Au centre du mécanisme |
Le barillet et le cylindre, est-ce la même chose ?
Oui, dans la grande majorité des cas, barillet et cylindre désignent la même pièce. Le mot canon est aussi employé. Cette équivalence de vocabulaire explique beaucoup d’erreurs lors d’un achat ou d’un dépannage.
Dans les fiches produits et chez les serruriers, le terme cylindre est souvent privilégié. Le mot barillet reste très courant dans le grand public. Quand il faut remplacer la pièce après une perte de clés, un déménagement, un vol ou une usure, ces mots renvoient donc au composant où s’insère la clé.
Il existe plusieurs formats fréquents :
- le cylindre européen standard
- le cylindre européen double
- le cylindre européen à bouton
- le cylindre monobloc
Le choix du cylindre a un impact direct sur la sécurité, davantage encore sur une serrure multipoints ou sur une porte d’entrée exposée.
À quoi sert le cylindre d’une serrure ?
Le cylindre sert à autoriser ou bloquer la rotation du mécanisme selon la clé utilisée. Si la clé correspond au profil interne, le cylindre tourne et entraîne le verrouillage. Si elle ne correspond pas, la rotation reste impossible.
C’est donc un organe de contrôle d’accès mécanique. On le retrouve sur de nombreux supports, porte d’entrée, portail, fenêtre, cabanon ou portillon. Dans les entreprises, ce principe peut aussi être complété par des solutions de contrôle d’accès numériques, de plus en plus présentes.

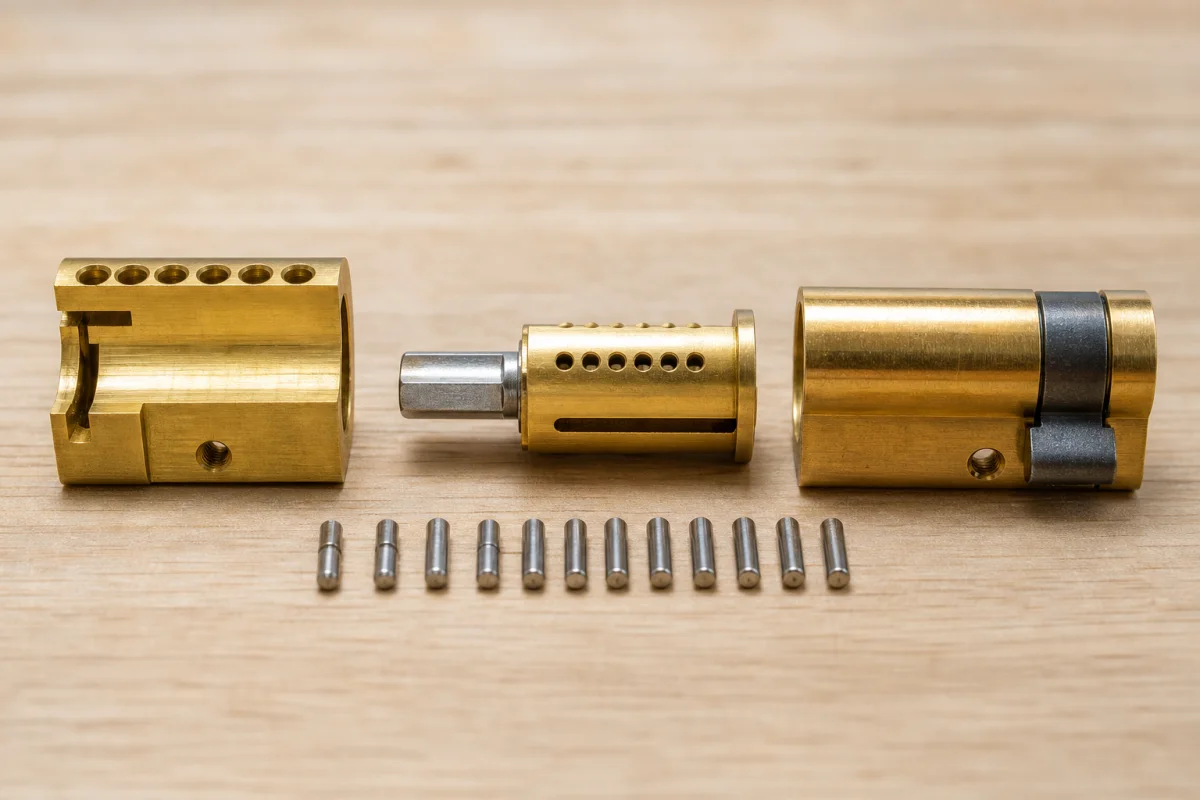

Le rotor, le stator et les goupilles
Le cylindre se compose de deux parties principales :
- le stator, la partie fixe
- le rotor, la partie mobile dans laquelle la clé s’insère
Lorsque la bonne clé entre dans le rotor, les goupilles et contre-goupilles s’alignent correctement. Cet alignement libère la rotation. Sans la bonne clé, les goupilles bloquent le mouvement.
Selon les modèles, un cylindre peut contenir de 5 à 36 goupilles. Ces petites pièces métalliques, associées à des ressorts, participent directement au niveau de complexité du mécanisme. Plus le système est élaboré, plus l’ouverture non autorisée devient difficile.
Le rôle du panneton dans l’entraînement du verrouillage
Le panneton, parfois appelé entraîneur de cylindre, est la pièce qui transmet le mouvement du cylindre à la serrure. Quand la clé tourne, elle agit sur le rotor, puis sur le panneton, qui entraîne le pêne dormant.
Dans une serrure multipoints, cette action ne commande pas seulement un pêne, mais l’ensemble des points de fermeture. C’est une des raisons pour lesquelles le cylindre reste un élément décisif dans la résistance globale du dispositif.
Quelle est la différence entre un pêne et une gâche ?
La différence est simple. Le pêne est la pièce mobile de la serrure. La gâche est la pièce fixe qui le reçoit sur le cadre de la porte. Les deux travaillent ensemble, mais ils n’ont pas la même fonction.
Le pêne sort ou rentre selon l’action de la clé ou de la poignée. La gâche, elle, reste fixée sur le dormant. Un défaut d’alignement entre les deux provoque des frottements, des fermetures difficiles et parfois une usure prématurée.
Le pêne dormant pour verrouiller
Le pêne dormant est destiné au verrouillage. Il est actionné par la clé et vient s’engager dans la gâche pour bloquer solidement la porte. Sur les serrures multipoints, il peut être complété par d’autres points de condamnation répartis sur la hauteur de l’ouvrant.
Dans une logique de sécurité, c’est l’un des éléments majeurs. Le choix du type de pêne peut aussi s’inscrire dans des exigences liées à la norme A2P, pour Assurance Prévention Protection.
Le bec de cane ou pêne demi-tour pour fermer sans verrouiller
Le bec de cane, ou pêne demi-tour, sert à garder la porte fermée sans condamnation par clé. Son extrémité en biseau permet le passage contre la gâche lors de la fermeture. Un ressort le maintient ensuite en position.
Ce système est courant sur les portes intérieures et sur les portes d’entrée au quotidien, quand la porte est simplement rabattue. La poignée ou la béquille suffit alors à rentrer le pêne pour ouvrir.

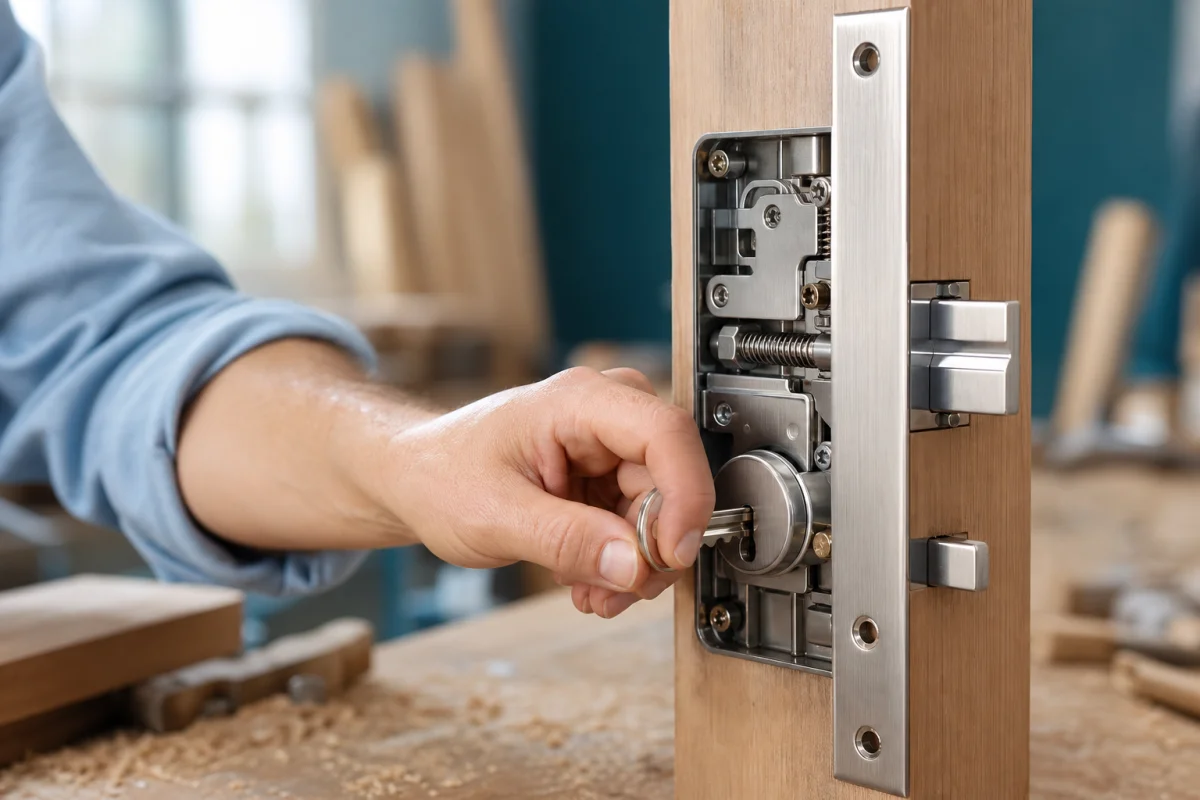

Comment reconnaître une têtière de serrure ?
La têtière de serrure se reconnaît à sa forme de plaque métallique allongée, visible sur le chant de la porte. Elle suit la hauteur du coffre de serrure et comporte généralement les ouvertures nécessaires au passage du pêne demi-tour, du pêne dormant et des vis de fixation.
Sa présence est particulièrement visible sur une serrure encastrée. Elle remplit plusieurs fonctions :
- maintenir la serrure dans la porte
- protéger la partie apparente du mécanisme
- apporter une finition propre
- faciliter le démontage lors d’un remplacement
Lors d’un changement de serrure, les vis de la têtière sont l’un des premiers repères à identifier. Après dépose des garnitures et retrait de l’axe carré, le démontage du coffre passe généralement par cette zone.
Comment fonctionnent les éléments d’une serrure de porte ?
Le fonctionnement d’une serrure repose sur une suite d’actions mécaniques coordonnées. Chaque pièce agit à son niveau, depuis l’introduction de la clé jusqu’au mouvement des pênes.
- La clé est introduite dans le rotor du cylindre
- Les goupilles s’alignent si la clé correspond
- Le rotor peut alors tourner dans le stator
- Cette rotation entraîne le panneton
- Le panneton actionne le pêne dormant pour verrouiller ou déverrouiller
- La poignée, via le fouillot et l’axe carré, rentre le pêne demi-tour
- Le pêne vient se loger dans la gâche pour assurer la fermeture
Le bon fonctionnement dépend autant de la qualité du mécanisme que de la pose. Une gâche mal positionnée, un cylindre usé ou un coffre déformé peuvent suffire à perturber l’ensemble. C’est aussi vrai après une tentative d’effraction ou lorsque la porte travaille avec le temps.
Un entretien régulier améliore la durabilité du système. Si le cylindre accroche, si la clé tourne mal ou si le pêne ne s’aligne plus avec la gâche, le problème ne vient pas toujours de la même pièce. Connaître les éléments d’une serrure de porte permet de distinguer un simple réglage d’un remplacement plus sérieux.
Pour un achat, deux critères méritent une attention particulière, la compatibilité des dimensions et le niveau de sécurité recherché. Sur le marché, l’offre est large, avec des centaines de références en serrures à larder, en applique, multipoints, tubulaires, électriques ou électroniques. Ce volume montre une chose simple, une serrure se choisit d’abord selon son usage réel, le support à équiper et le niveau de protection attendu.
Quand une porte d’entrée doit être renforcée, remplacer uniquement une poignée n’a que peu d’intérêt. Le cylindre, le pêne, la gâche et la qualité de pose forment un ensemble. C’est cet équilibre qui fait la différence entre une fermeture pratique et une fermeture vraiment fiable.
